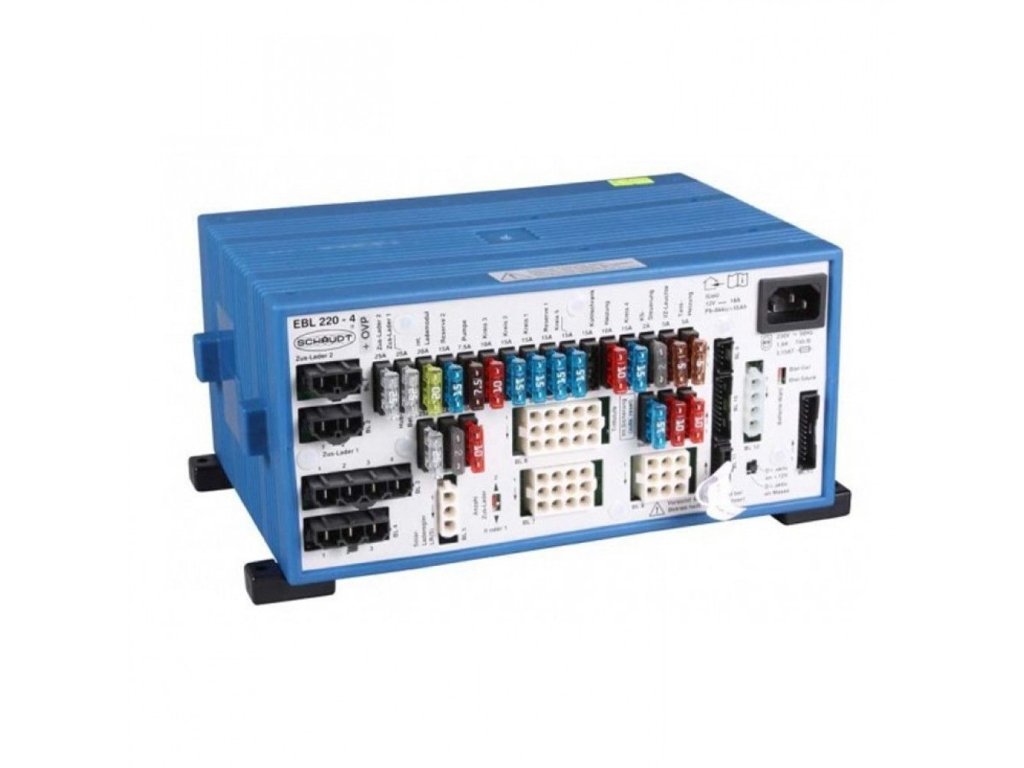

Schaudt EBL 220-4

Detailní popis produktu

Schaudt EBL 220-4 je elektroblok pro obytné vozy a karavany kombinuje :

✔ 12 V distribuci všech spotřebičů ve voze
✔ Nabíjecí modul baterií
✔ Ochranné prvky a monitorování baterií

Funkční části

• Nabíjecí modul – automaticky dobíjí připojené baterie

• Distribuce 12 V – pojistky a vedení pro světla, čerpadla, topení atd.

• Monitorovací funkce baterií – hlídá napětí, spíná relé

• Kompatibilní ovládací panely – např. DT/LT/ST pro zobrazení a ovládání systému

• Připojení solárního regulátoru a dalších nabíječů

Rozměry a hmotnost

• Rozměry (V × Š × H): cca 130 × 275 × 170 mm (včetně montážních úchytů)

• Materiál skříně: polyamid (PA), front panel hliník

• Hmotnost: přibližně ~1,8 kg

Elektrická data

Napájení 230 V AC

• Napětí: 230 V ±10 %, 50 Hz

• Spotřeba z 230 V: cca 1,9 A (přibližně 250 VA)

Vhodné baterie

• Určeno pro 6článkové 12 V olověné nebo olověné gelové baterie (typicky > 55 Ah)

Nabíjení baterií

• Nabíjecí modul: interní (součást EBL)

• Nabíjecí proud: obvykle 18 A pro životní baterii (může se lišit dle verze a instalace)

12 V výstupy a ochrany

• Rozvod 12 V spotřebičů: plně pojistkovaný systém

• Možnost připojení solárního regulátoru a dalších rozšiřujících modulů (např. dalších nabíječek)

Systémové funkce

• Řízení obvodů: relé pro čerpadla, světla a další okruhy

• Bateriový management: monitoruje napětí a chrání baterii

• Ovládání přes panely: DT / LT / ST (není součástí EBL, ale je doporučeno pro ovládání systému)

 Shrnutí

Schaudt EBL 220-4 je modul, který slouží jako centrální 12 V elektrická jednotka pro obytné vozy, integrující nabíječku, pojistky, rozvod a bateriové řízení do jedné kompaktní jednotky. Je kompatibilní s ovládacími panely a rozšiřitelný o ochranu proti přepětí či solární připojení.
