Pojistkový blok

Detailní popis produktu

Slouží k bezpečnému rozdělení a ochraně elektrických obvodů v různých nízkonapěťových instalacích – typicky ve vozech, obytných karavanech, lodích, solárních systémech nebo mobilních elektroinstalacích.

🔌 Hlavní funkce a vlastnosti

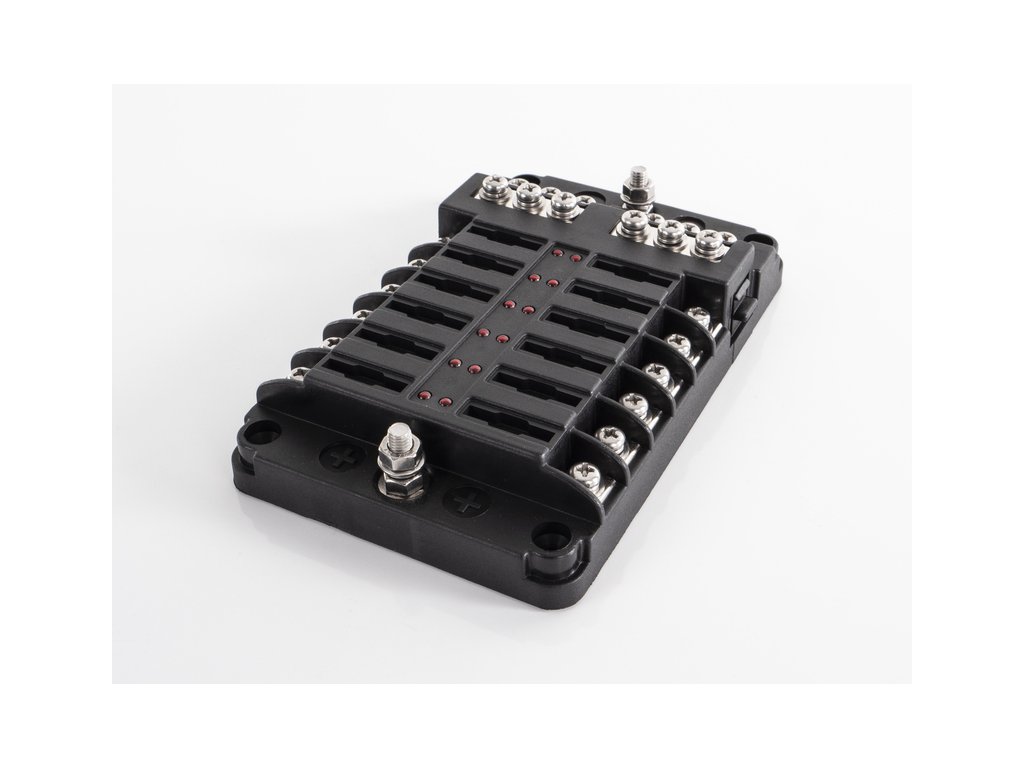

✔ Organizovaná ochrana 12 obvodů – Rozděluje přívodní napětí do až 12 jednotlivých větví, z nichž každá může být chráněna vlastní pojistkou.
✔ LED kontrolka poruchy – Integrovaná červená LED signalizuje okamžitě, když některý z pojistek přestane fungovat, což usnadňuje diagnostiku závad.

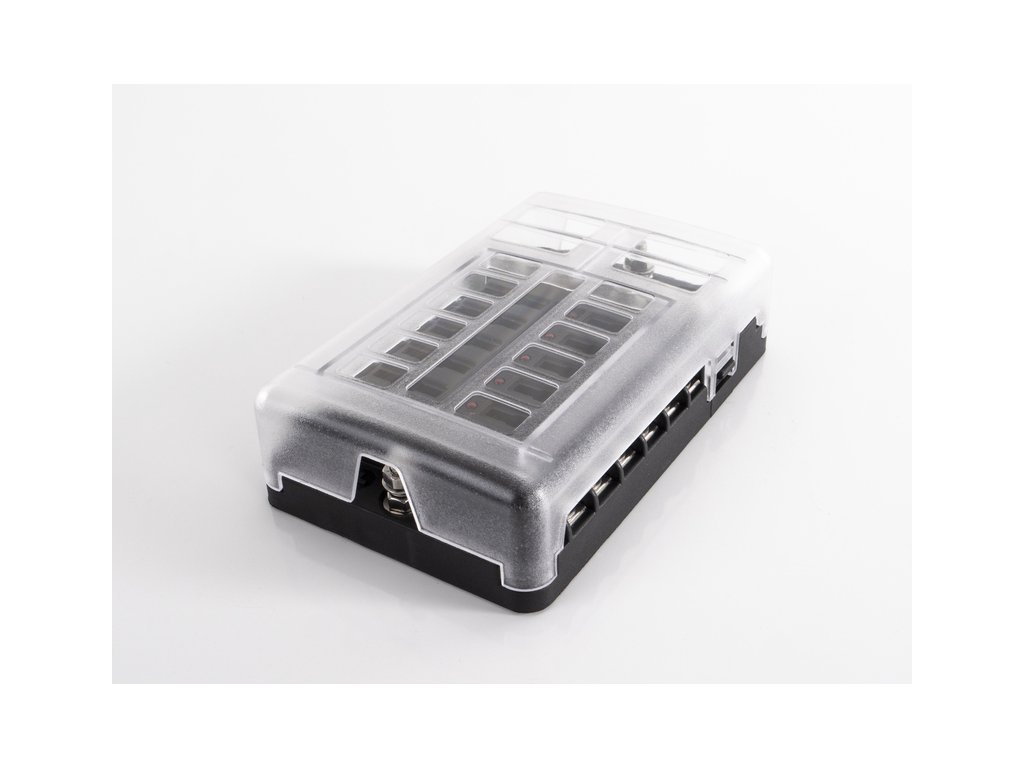

✔ Průhledná plastová krytka – Ochrana proti prachu, nečistotám a náhodnému dotyku, přičemž dovoluje vizuální kontrolu stavu pojistek bez otevření.
✔ Integrovaná záporná lišta – Umožňuje rychlé a čisté připojení společného uzemnění (negativního pólu) více obvodů.
✔ Kompaktní design – Díky malému rozměru je vhodný pro instalaci v omezeném prostoru.

⚙️ Technické parametry

• 🔋 Maximální počet obvodů: 12 samostatných pojistkových kanálů

• ⚡ Maximální jmenovité napětí: až 32 V DC – vhodné pro 12 V i 24 V systémy (např. auto, karavan, loď)

• 🔌 Max. proud na obvod: 30 A – každá větev může být chráněna příslušnou pojistkou až do tohoto limitu

• 🔋 Celková zatížitelnost: maximálně 100 A pro celou rozvodnou skříňku

• 📏 Rozměry: cca 165 mm × 85 mm × 39 mm (D x Š x V) – kompaktní konstrukce

• 🔧 Součást balení: rozvodná skříňka se 12 místy na pojistky, průhledný kryt, montážní šrouby, a často i nálepky pro označení obvodů

• ⚠️ Pojistky nejsou obvykle součástí dodávky – je třeba je dokoupit zvlášť.

🛠️ Použití a výhody

Tento blok je ideální tam, kde je potřeba přehledné a bezpečné rozdělení napájení pro více zařízení nebo spotřebičů na jednom systému:

• ✅ Automobilová elektroinstalace – náhradní díl pro pojistkové panely či dodatečná ochrana příslušenství

• ✅ Karavany a obytné vozy – rozšířený rozvod pro 12 V zařízení jako osvětlení, čerpadla, ventilátory, USB zásuvky

• ✅ Marine & boat elektrika – chrání různé DC spotřebiče na vodních plavidlech

• ✅ Solární a off‑grid instalace – rozdělení energie z baterií nebo solárních systémů

• ✅ Mobilní dílny / elektroinstalace – udržuje kabeláž přehlednou a servisní zásahy rychlé

🧰 Jak funguje

1. Vstupní napětí je přivedeno na hlavní svorky rozvodné skříňky.

2. Pojistky v jednotlivých slotech chrání každou větev zvlášť – když dojde k přetížení nebo zkratu, pouze daný obvod „vyhodí“ pojistku.

3. LED kontrolka okamžitě indikuje, která pojistka selhala.

4. Transparentní kryt dovolí vizuální kontrolu bez otevření skříňky a zároveň chrání komponenty.
