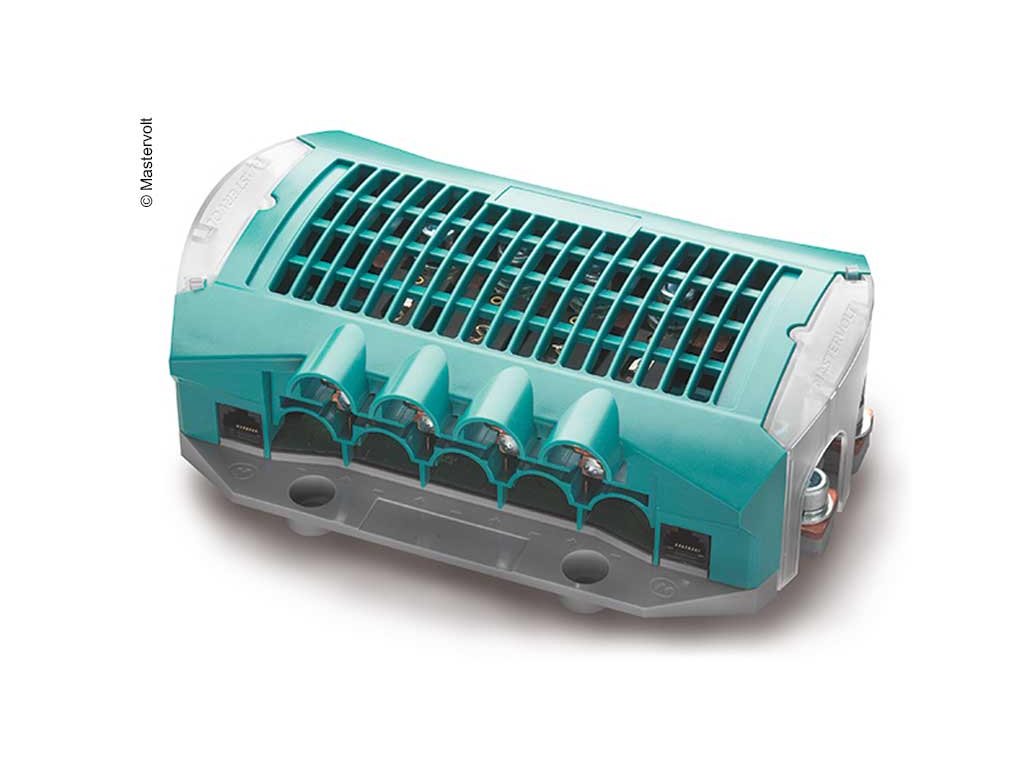

Distribuční jednotka DC 500
Mastervolt DC Distribution 500 je centrální DC distribuční jednotka navržená pro zajištění přehledného a bezpečného rozvodu stejnosměrného napětí (DC) ve 12 V, 24 V nebo 48 V elektrických systémech – ideální pro karavany, obytné vozy, lodě, off-grid a průmyslové instalace. Spojuje až čtyři DC odběry/zařízení a poskytuje pojistkovou ochranu s hlídáním poruch přes systém MasterBus/EasyView
Detailní popis produktu
Rozvod a ochrana DC obvodů
🔹 Maximálně 4 DC zařízení: Rozdělí stejnosměrné napětí mezi komponenty jako nabíječky baterií, měniče (invertery), alternátory, solární regulátory či jiná DC zátěž.
🔹 Integrované ANL pojistky: Standardně obsahuje 4 ANL pojistky – 80 A, 80 A, 125 A a 160 A – plus 1 náhradní 125 A.
🔹 Monitorování pojistek: Přes EasyView/ MasterBus displej lze každou pojistku pojmenovat a sledovat její stav, takže při výpadku pojistky se zobrazí jasná chybová hláška (např. „porucha pojistky nabíječky“).
Technické parametry
| Parametr | Hodnota |
|---|---|
| Napětí | 12 V / 24 V / 48 V DC kompatibilní |
| Trvalý proud DC | až 300 A |
| Krátkodobý proud | 500 A (cca 5 min) |
| Standardní pojistky | 2× 80 A, 1× 125 A, 1× 160 A (ANL) |
| Náhradní pojistka | 1× 125 A (ANL) |
| Rozměry (V׊×H) | ~150 × 216 × 65 mm |
| Hmotnost | ~1,2 kg |
| Stupeň krytí | IP21 (chrání proti kapající vodě/prachu) |
| Dodáváno s | pojistkami, náhradní pojistkou, imbus klíčem, MasterBus kabelem a terminátorem, kryty DC připojení |
Bezpečné rozdělení stejnosměrné energie
Mastervolt DC Distribution 500 slouží jako hlavní rozvodna pojistkovaných DC obvodů mezi baterií a zařízeními. Díky přehledné pojistkové struktuře chrání systém proti přetížení a zkratům.
Monitorování stavu po celé instalaci
Pokud je jednotka připojena k MasterBus síti a kompatibilnímu displeji jako EasyView, umožňuje:
-
zobrazovat logické názvy pojistek (např. „měnič“, „nabíječka“),
-
upozorňovat na poruchy pojistek bez nutnosti otevírat rozvodnu,
-
rychle diagnostikovat problémy v DC systému.
Kompatibilita a flexibilita
-
Je vhodná pro mobilní elektroinstalace (RV, karavany), lodní systémy, solární a off-grid aplikace i průmyslové DC rozvody.
-
Díky možnosti spojení plug & play MasterBus kabelem je integrace jednoduchá.
Proč ji mít ve svém systému
✅ Centralizovaná ochrana: eliminace nepořádku z jednotlivých pojistek a samostatných držáků.
✅ Monitorování a diagnostika: integrace s MasterBus/EasyView usnadní údržbu a rychlé odhalení závady.
✅ Modularita: lze použít s různými DC napětími (12/24/48 V), což je ideální pro různé typy instalací.
✅ Přehlednost: přehledné jmenné označení pojistek ve VRM/EasyView minimalizuje čas potřebný k údržbě.
Shrnutí
Mastervolt DC Distribution 500 je kompaktní a výkonná DC rozvodná jednotka s integrovanou pojistkovou ochranou a možností monitorování přes MasterBus/EasyView. Umožňuje bezpečné připojení až čtyř DC zařízení s pojistkami až do 500 A krátkodobě, což z ní dělá ideální rozvodnou jednotku pro komplexní mobilní i stacionární elektrické systémy.
| Kategorie: | Elektroinstalační materiál |
|---|---|
| Hmotnost: | 1.2 kg |
| EAN: | 4043729122123 |
