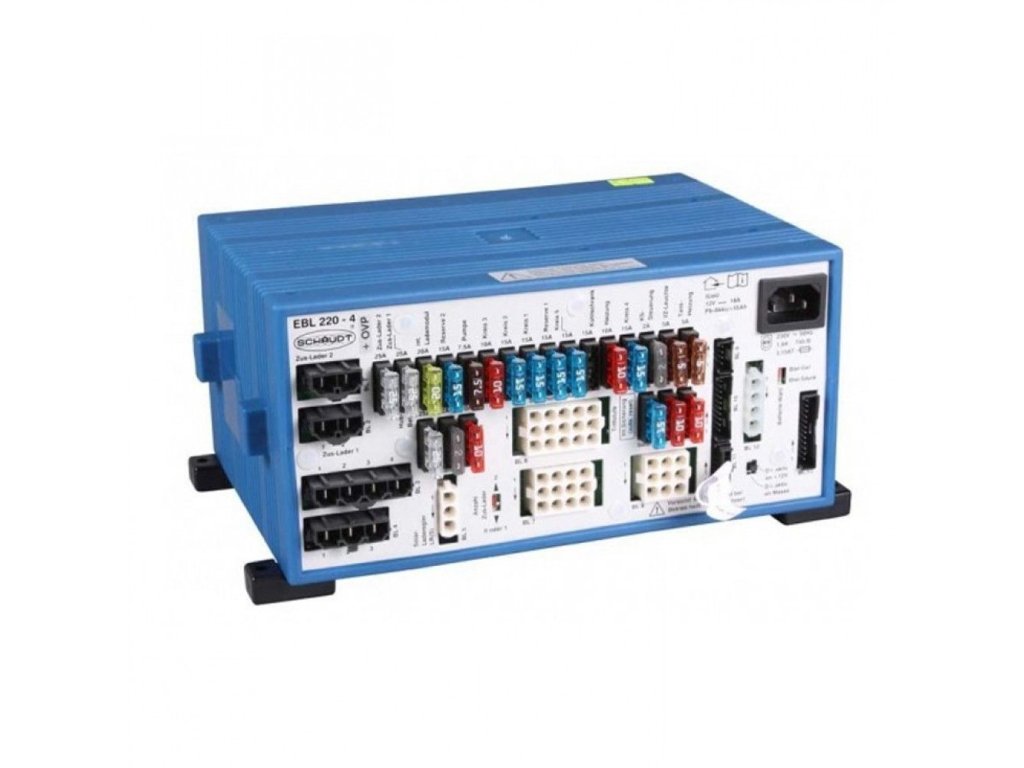

Schaudt EBL 220-4 OVP

Detailní popis produktu

Schaudt EBL 220-4 (Elektroblock) je centrální 12 V napájecí jednotka pro obytné vozy a karavany. Slouží k distribuci elektrické energie 12 V, automatickému nabíjení připojených baterií a řízení spotřebičů (čerpadla, osvětlení, atd.).

• Určeno pro 12 V systém vozidla (životní prostor)

• Umožňuje připojení až dvou baterií (hlavní a startovací)

• Integrované pojistky pro 12 V obvody

• Možnost řízení přes ovládací panely DT/LT/ST (nutné k provozu)

• Podpora solárního nabíjení a přídavných nabíječek

• Varianta s OVP obsahuje interní ochranu proti přepětí ze sítě (např. při bouřce nebo generátoru)

Rozměry a konstrukce

• Rozměry (V × Š × H): cca 120 × 275 × 173 mm (včetně montážních úchytů)

• Materiál skříně: polyamid (PA), robustní provedení

• Hmotnost: cca 1,8 kg (konkrétní model od manuálu; může mírně lišit)

Elektrické parametry

• Napájení 230 V AC: standardní síťové připojení, ±10 %, 50 Hz

• Spotřeba ze sítě: typicky kolem 1,9 A (u některých manuálů udáváno i ~250 VA)

• Vhodné baterie: 6-článkové olověné nebo olověné gelové baterie > 55 Ah (někde i od ~35 Ah)

• Nabíjecí proud (mains): ~10 A pro hlavní baterii

• Druhý nabíjecí výstup: ~2 A pro startovací baterii (pokud je zapojen)

12 V distribuce

EBL 220-4 obsahuje kompletní 12 V rozvod a ochranné pojistky pro obvody jako:

• osvětlení

• čerpadlo vody

• topení / ohřev nádrže

• zásuvky a jiné spotřebiče

• relé pro řízení spotřebičů

• hlavní 12 V vypínač a izolace slabejch obvodů

Řízení a monitoring

• Bateriewächter (bateriový dozor): automaticky sleduje stav baterií a odpojí spotřebiče při nízkém napětí

• Indikace stavu přes připojený ovládací panel (DT/LT/ST) – časem rozšiřitelné o měřiče nádrží, voltmetr apod.

• Relé pro vybírání obvodů: samostatná relé spínají čerpadlo, topení, a jiné funkce

• Funkce automatického resetu pojistek po odstranění závady

Verze s OVP (Over Voltage Protection)

• Kromě standardních funkcí zahrnuje interní ochranu proti přepětí na 230 V straně – odpojí blok při zjištěném přepětí (např. blesk, nekvalitní síť, generátor).

• Tato verze se označuje EBL 220-4 OVP a je vhodná pro časté připojení k různým síťovým zdrojům.

Shrnutí

Schaudt EBL 220-4 je kompaktní elektroblok pro obytné vozy/caravany, který kombinujе:
✅ nabíječku baterií (cca 10 A) a rozvod 12 V
✅ inteligentní řízení obvodů a monitoring baterií
✅ rozhraní pro ovládací panely a další moduly
✅ ochranu proti přepětí (OVP)
✅ snadnou údržbu a výměnu pojistek
