Panel LT453

Detailní popis produktu

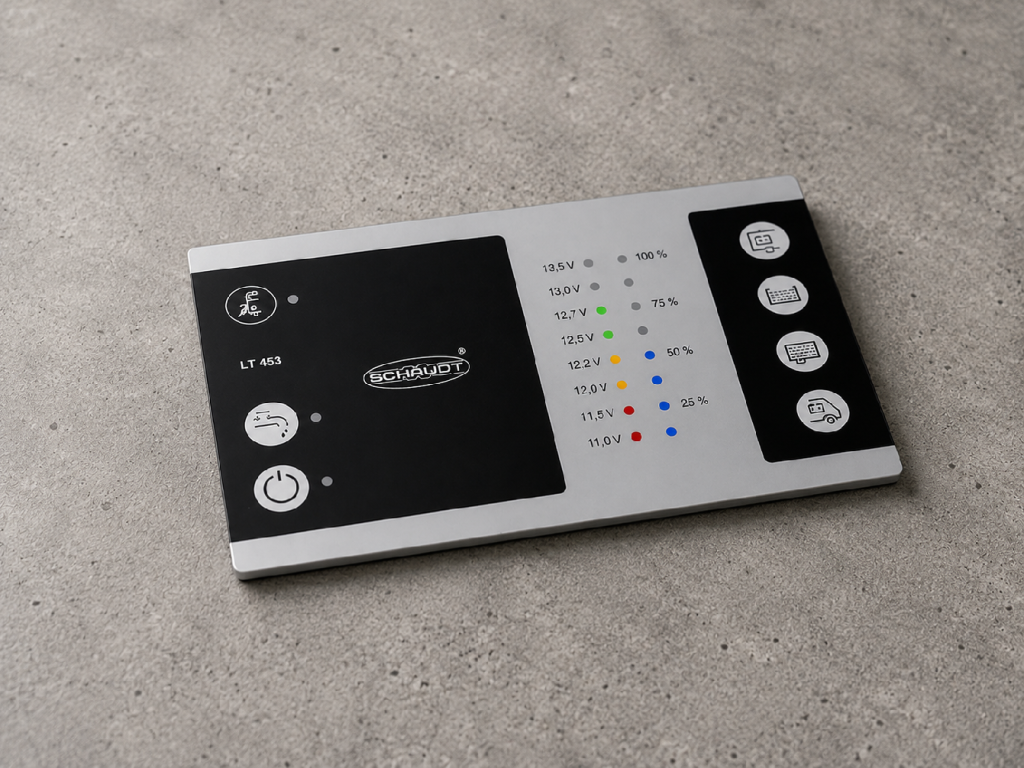

LT453 je LED zobrazovací panel, který se běžně používá s centrálou elektrického systému EBL 208 S / EBL 211. Ukazuje klíčové údaje systému a umožňuje přímo ovládat některé funkce.

🔹 Panel neobsahuje napájecí elektroniku – ta je v elektrobloku; LT453 slouží jako vedlejší ovládací a informační jednotka.

Hlavní funkce panelu LT453

✔ Indikace napětí – baterie:
LED diody ukazují napětí obytné i startovací 12 V baterie v několika úrovních (např. 8 kroků).

✔ Alarm baterie:
Světelná signalizace upozorní, když napětí baterie klesne příliš nízko.

✔ Ukazatel hladiny nádrží:
Panel zobrazuje úroveň dvou vodních nádrží (např. čerstvá a odpadní voda) ve 4 stupních indikace.

✔ Hlavní vypínač 12 V:
Součástí je spínač ON/OFF, kterým zapnete nebo vypnete celý 12 V systém.

✔ 230 V síťová indikace:
LED kontrolka ukazuje připojení externí sítě (230 V).

✔ Ovládání čerpadla:
Panel dovoluje zapnout/vypnout vodní čerpadlo přes jednoduchý přepínač.

Pro koho a kde se používá

🔸 Karavany a obytná auta:
LT453 poskytuje přehled o stavu 12 V elektriky, baterií i nádrží a umožňuje ovládání některých funkcí bez nutnosti otevírat hlavní elektroblok EBL.

🔸 Modernizace nebo výměna panelu:
Pokud máte starší karavan nebo elektroblok bez displeje, LT453 můžete přidat jako samostatný ovládací panel – typicky s odpovídajícím kabelem a sondami (kabel není standardně součástí panelu).

Technické a praktické poznámky

• Napájení: 12 V DC

• Typ zobrazení: LED indikace (nikoli dotykový displej)

• Barva: obvykle šedá / tlumený design

• Kabeláž: kabel pro připojení k elektrobloku (např. 8-žilový) se většinou objednává zvlášť (např. E35002).

Shrnutí

Panel LT453 je LED kontrolní panel pro 12 V elektrosystémy obytných vozů, který doplňuje elektroblok s číslem 800033 nebo 800034 a umožňuje:

• přehled o bateriích a napětí,

• zobrazení stavu vodních nádrží,

• zapnutí/vypnutí 12 V systému a vodního čerpadla,

• kontrolu připojení 230 V sítě.
