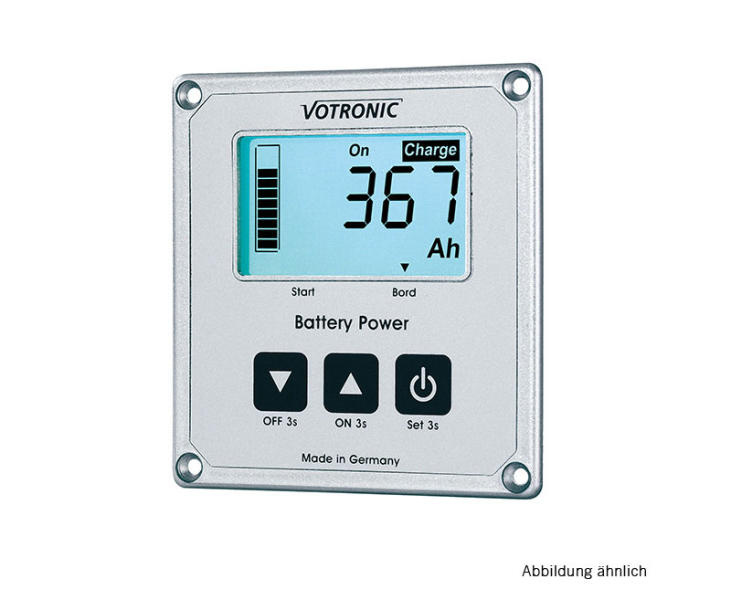

LCD Baterri computer S pro měření stavu baterie

Detailní popis

Kolik zbývajícího nabití vlastně má moje palubní baterie? Je baterie opravdu plná? Proč se z baterie odebírá energie, přestože jsou spotřebiče vypnuté? Bateriový počítač LCD VOTRONIC S odpovídá na tyto otázky s přesným procentem (%) a ampérhodinou (Ah).

Stisknutím tlačítka poskytuje komplexní informace o aktuálním stavu nabití baterie, proudech tekoucí baterie a napětí baterie. Na základě osvědčeného bateriového počítače VOTRONIC LCD byl vytvořen LCD bateriový počítač S. Všestranné a snadno použitelné funkce displeje byly rozšířeny o jasný, bílý podsvícený LCD displej, který je snadno čitelný i z velké vzdálenosti a za špatných světelných podmínek.

Zařízení je v neustálém kontaktu se „svou baterií“, a tak registruje a vyhodnocuje všechny činnosti baterie. Všechny nabíjecí a vybíjecí proudy jsou pečlivě spočítány, pomocí naprogramovaných charakteristik je zohledněna velikost baterie, samovybíjení, zatížení baterie atd. Zbývající kapacita baterie se poté vypočítá z naměřených hodnot a velikosti baterie. Výsledkem je správné zobrazení stavu nabití (zbývající kapacita, zbývající nabití) palubní baterie jako číselná hodnota v ampérhodinách („Ah“) a v procentech („%“), jakož i jasný ukazatel hladiny, jako palivoměr. Počítač LCD S  je vhodný pro všechny typy baterií (kyselinové, gelové, AGM, lithiové) s napětím 12 V a 24 V.

Na displeji je samozřejmě k dispozici také aktuální napětí baterie („V“) a aktuální proud baterie („A“). Vybíjecí proudy (spotřebiče) jsou označeny znaménkem minus. Nabíjecí proudy jsou také označeny jasně čitelným symbolem „Charge“. Nezávisle na tom existuje další možnost zobrazení napětí druhé baterie, například pro sledování startovací baterie vozidla.

LCD Baterry computer S má volně programovatelný spínací výstup pro účely řízení, monitorování a varování, například pro automatické přepínání spotřebičů nebo vydávání varování v závislosti na úrovni nabití palubní baterie (0-100%). Spínací a vypínací body jsou volně nastavitelné v% a nezávisle na sobě, což umožňuje jakékoli spínací funkce. Kromě toho je lze kdykoli ručně přepsat stisknutím tlačítka.

Příklad použití: Automatická ochrana baterie proti škodlivému úplnému vybití, zátěže se vypnou přesně podle úrovně nabití, např. Když je úroveň nabití nižší než 25%. Funkce NOUZOVÉHO ZAPNUTÍ je možná stisknutím tlačítka, aby bylo možné nadále zásobovat spotřebiče. Zařízení lze proto použít také jako dálkově ovládaný hlavní vypínač baterie (zapnuto / vypnuto) s ochranou proti hlubokému vybití.

Připojovací kabel připravený k připojení zcela spojuje displej s robustním přesným měřicím odporem (smart shunt), který je připojen přímo k zápornému pólu palubní baterie a na kterém jsou zaznamenávány napětí a proudy baterie. Zde se také nachází spínací výstup pro připojení signálních vysílačů nebo výkonných spínacích relé.
V souladu s modulárním systémem VOTRONIC je zařízení opticky i mechanicky seřazeno (stejná výška 85 mm) k ostatním zobrazovacím modulům a nízká instalační hloubka pouhých 22 mm umožňuje jeho instalaci téměř v jakémkoli bodě.

Důležitá informace

• Výběr správného Smart Shunt (100 S, 200 S nebo 400 S) je založen pouze na maximálním trvalém zatížení spotřebiči (A), nikoli na celkové kapacitě baterie (Ah)
